Synology snmp监控

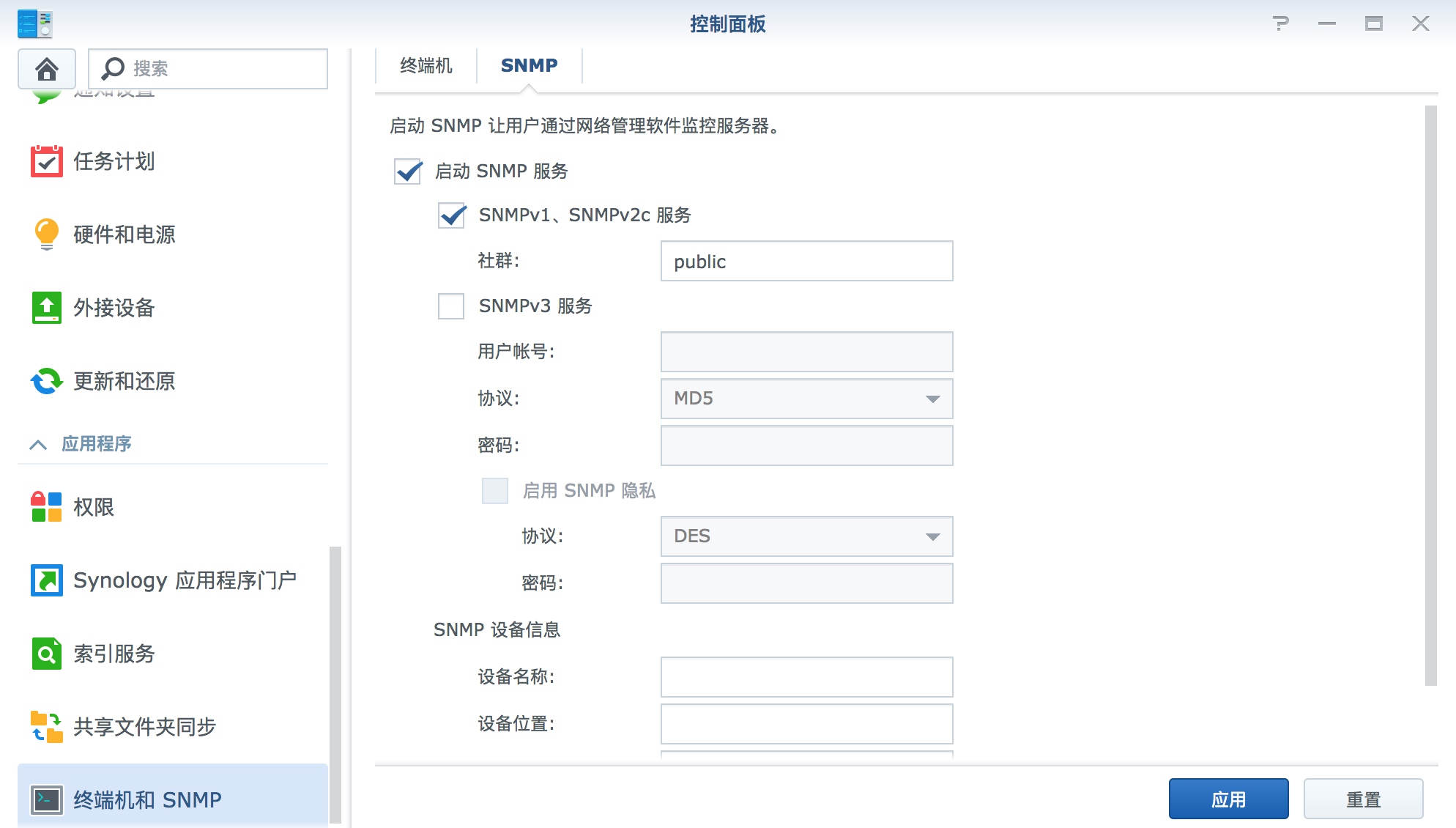

开启snmp

控制面板->终端机和SNMP->SNMP

检查目标设备OID值

snmpwalk -v 2c -c 组织 ip OID

snmpwalk -v 2c -c public 192.168.0.63 1.3.6.1.4.1.6574.102.1.1.8

synology OID与监控项的对应关系

磁盘

磁盘的ID与所在拓展柜

1.3.6.1.4.1.6574.2.1.1.2

磁盘型号

1.3.6.1.4.1.6574.2.1.1.3

磁盘类型(SAS/SATA/SSD)

1.3.6.1.4.1.6574.2.1.1.4

磁盘状态

1.3.6.1.4.1.6574.2.1.1.5

(1)磁盘运行正常
(2)磁盘有系统分区但是没有建立存储池
(3)磁盘没有系统分区
(4)磁盘系统分区已损坏或损毁
(5)磁盘已损坏

磁盘温度

1.3.6.1.4.1.6574.2.1.1.6

磁盘目录序号

1.3.6.1.4.1.6574.101.1.1.1

磁盘对应的设备名称

1.3.6.1.4.1.6574.101.1.1.2

磁盘从本次开机总共读取的数据量(bytes)

1.3.6.1.4.1.6574.101.1.1.3

磁盘从本次开机总共写入的数据量(bytes)

1.3.6.1.4.1.6574.101.1.1.4

磁盘从本次开机总共读取次数(bytes)

1.3.6.1.4.1.6574.101.1.1.5

磁盘从本次开机总共写入次数(bytes)

1.3.6.1.4.1.6574.101.1.1.6

磁盘当前I/O负载(%)

1.3.6.1.4.1.6574.101.1.1.8

磁盘1分钟平均I/O负载(%)

1.3.6.1.4.1.6574.101.1.1.9

磁盘5分钟平均I/O负载(%)

1.3.6.1.4.1.6574.101.1.1.10

磁盘15分钟平均I/O负载(%)

1.3.6.1.4.1.6574.101.1.1.11

磁盘从本次开机总共读取的数据量64位计数器(bytes)

1.3.6.1.4.1.6574.101.1.1.12

磁盘从本次开机总共写入的数据量64位计数器(bytes)

1.3.6.1.4.1.6574.101.1.1.13

SSD缓存目录序号

(Reference index for each observed device)

1.3.6.1.4.1.6574.103.1.1.1

SSD缓存所在的存储池

1.3.6.1.4.1.6574.103.1.1.2

SSD缓存加速的存储空间

1.3.6.1.4.1.6574.103.1.1.3

SSD缓存的写入命中次数

(The number of reads on flash cache.)

1.3.6.1.4.1.6574.103.1.1.4

SSD缓存的读取命中次数

(The number of writes on flash cache.)

1.3.6.1.4.1.6574.103.1.1.5

SSD缓存的读取次数

(The number of reads on disk.)

1.3.6.1.4.1.6574.103.1.1.6

SSD缓存的写入次数

(The number of writes on disk.)

1.3.6.1.4.1.6574.103.1.1.7

SSD缓存在存储空间中的读取次数

(The number of reads on volume with flash cache.)

1.3.6.1.4.1.6574.103.1.1.8

SSD缓存在存储空间中的写入次数

(The number of writes on volume with flash cache.)

1.3.6.1.4.1.6574.103.1.1.9

SSD缓存读取命中率(%)

1.3.6.1.4.1.6574.103.1.1.10

SSD缓存写入命中率(%)

1.3.6.1.4.1.6574.103.1.1.11

ISCSI LUN

ISCSI LUN 的目录

(LUN info index)

1.3.6.1.4.1.6574.104.1.1.1

ISCSI LUN 的UUID

1.3.6.1.4.1.6574.104.1.1.2

ISCSI LUN 的名称

1.3.6.1.4.1.6574.104.1.1.3

ISCSI LUN 超过32bit的读取吞吐量

1.3.6.1.4.1.6574.104.1.1.4

ISCSI LUN 低于32bit的读取吞吐量

1.3.6.1.4.1.6574.104.1.1.5

ISCSI LUN 超过32bit的写入吞吐量

1.3.6.1.4.1.6574.104.1.1.6

ISCSI LUN 低于32bit的写入吞吐量

1.3.6.1.4.1.6574.104.1.1.7

ISCSI LUN 的读取IOPS

1.3.6.1.4.1.6574.104.1.1.8

ISCSI LUN 的写入IOPS

1.3.6.1.4.1.6574.104.1.1.9

ISCSI LUN 读取时磁盘延迟

1.3.6.1.4.1.6574.104.1.1.10

ISCSI LUN 写入时磁盘延迟

1.3.6.1.4.1.6574.104.1.1.11

ISCSI LUN 网络传输延迟

1.3.6.1.4.1.6574.104.1.1.12

ISCSI LUN 网络接收延迟

1.3.6.1.4.1.6574.104.1.1.13

ISCSI LUN 读取时平均I/O负载

1.3.6.1.4.1.6574.104.1.1.14

ISCSI LUN 写入时平均I/O负载

1.3.6.1.4.1.6574.104.1.1.15

ISCSI LUN 队列中的进程数

(Num of iSCSI commands in LUN queue)

1.3.6.1.4.1.6574.104.1.1.16

ISCSI LUN 类型(未知)

(LUN type)

1.3.6.1.4.1.6574.104.1.1.16

存储池

存储池名称

1.3.6.1.4.1.6574.3.1.1.2

存储池状态

1.3.6.1.4.1.6574.3.1.1.3

(1)状态正常
(2)raid修复状态
(3)raid迁移状态
(4)raid扩展状态
(5)raid删除状态
(6)raid创建状态
(7)raid同步状态
(8)raid一致性校验状态
(9)raid组建状态
(10)取消状态
(11)raid运行正常,降级状态
(12)raid发生可冗余的故障,降级状态
(13)raid损毁,存储空间只读状态/数据清理
(14)raid部署执行数据清理状态
(15)raid部署单一存储空间在存储池上的状态
(16)raid取消部署单一存储空间在存储池上的状态
(17)Mounting SSD cache RaidUnmountCache
(18)Unmounting SSD cache RaidExpandingUnfinishedSHR
(19)Continue expand SHR if interrupted RaidConvertSHRToPool
(20)在SHR上将单个卷转换为SHR上的多个卷Raid将SHR1迁移到SHR2
(21)将SHR1迁移至SHR2的raid未知状态

存储池剩余空间(bytes)

1.3.6.1.4.1.6574.3.1.1.4

存储池总空间(bytes)

1.3.6.1.4.1.6574.3.1.1.5

存储空间目录

1.3.6.1.4.1.6574.102.1.1.1

存储空间设备名称

1.3.6.1.4.1.6574.102.1.1.2

存储空间从本次开机总共读取的数据量(bytes)

1.3.6.1.4.1.6574.102.1.1.3

存储空间从本次开机总共写入的数据量(bytes)

1.3.6.1.4.1.6574.102.1.1.4

存储空间从本次开机总共读取次数

1.3.6.1.4.1.6574.102.1.1.5

存储空间从本次开机总共写入次数

1.3.6.1.4.1.6574.102.1.1.6

存储空间当前I/O负载(%)

1.3.6.1.4.1.6574.102.1.1.8

存储空间1分钟平均I/O负载(%)

1.3.6.1.4.1.6574.102.1.1.9

存储空间5分钟平均I/O负载(%)

1.3.6.1.4.1.6574.102.1.1.10

存储空间15分钟平均I/O负载

1.3.6.1.4.1.6574.102.1.1.11

存储空间从本次开机总共读取的数据量64位计数器(bytes)

1.3.6.1.4.1.6574.102.1.1.12

存储空间从本次开机总共写入的数据量64位计数器(bytes)

1.3.6.1.4.1.6574.102.1.1.13

存储空间

存储空间名称

1.3.6.1.2.1.25.2.3.1.3

存储空间簇的大小

1.3.6.1.2.1.25.2.3.1.4

存储空间簇的数量

1.3.6.1.2.1.25.2.3.1.5

存储空间使用多少簇

1.3.6.1.2.1.25.2.3.1.6

计算存储空间使用率

存储空间簇的数量对应的值 ➗ 存储空间使用多少簇对应的值 = 存储空间使用率

磁盘io

1.3.6.1.4.1.6574.102.1.1

连接用户数

连接服务查询

1.3.6.1.4.1.6574.6.1.1.2

对应用户数

1.3.6.1.4.1.6574.6.1.1.3

对接zabbix案例

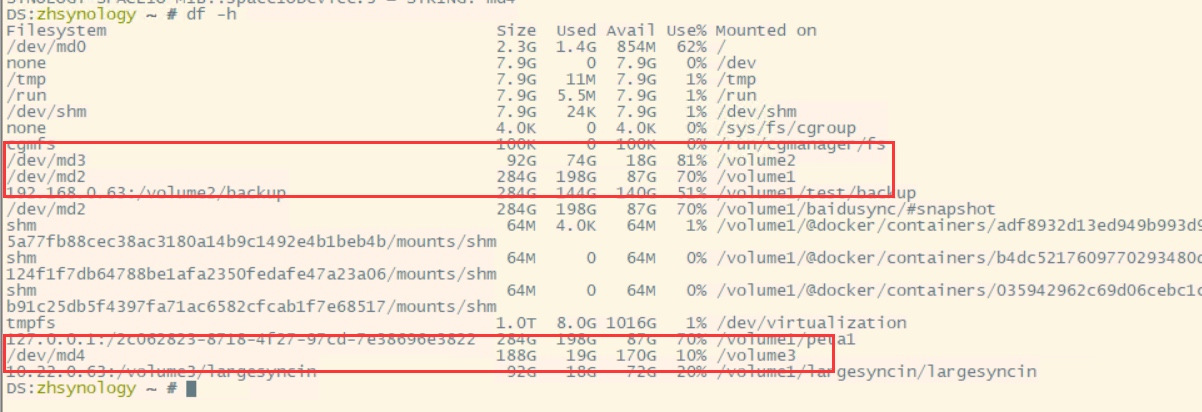

1.查看设备的存储空间对应存储空间设备

2.查看oid对应的存储空间设备序号

snmpwalk -v 2c -c public 192.168.0.62 1.3.6.1.4.1.6574.102.1.1.2

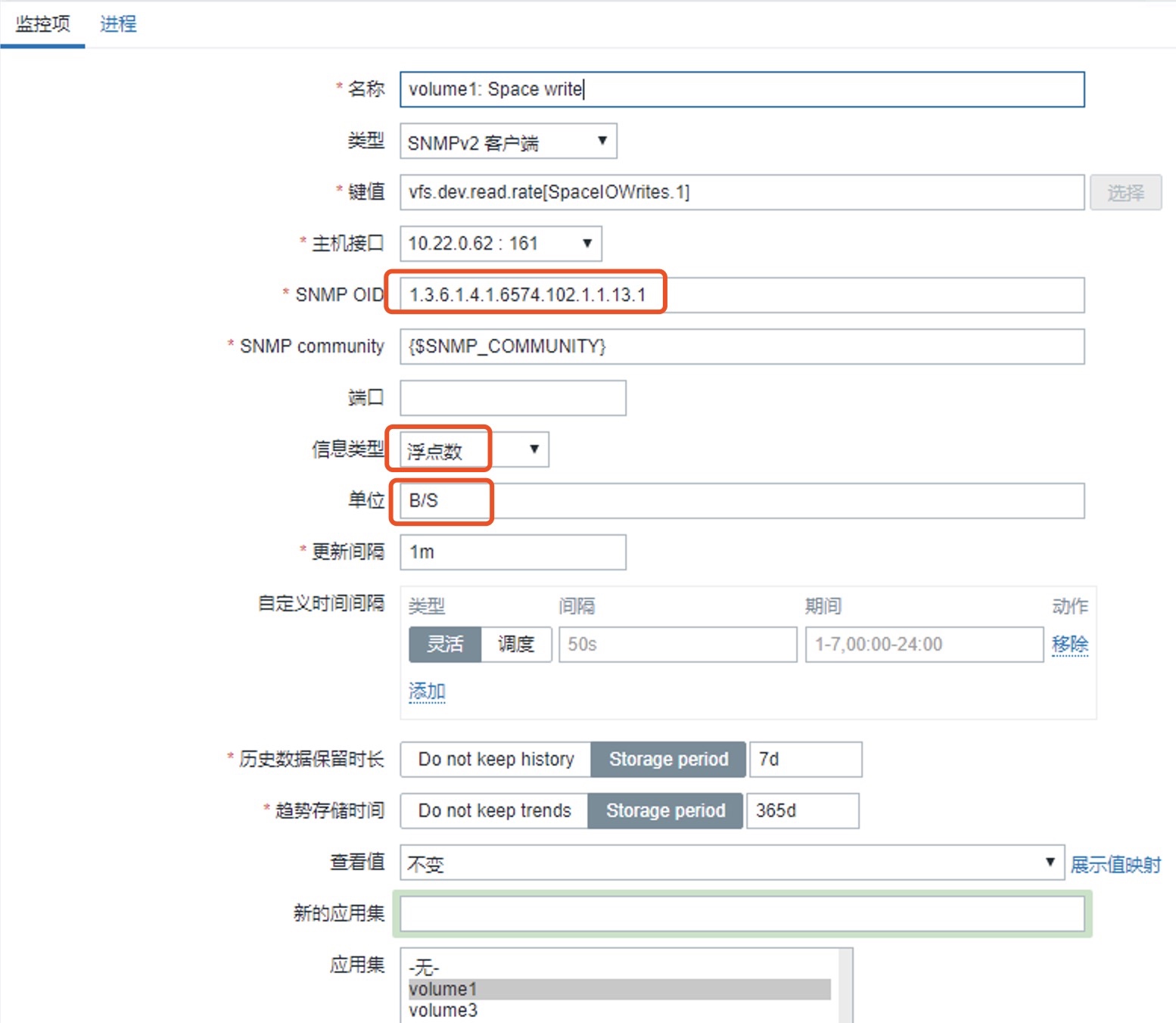

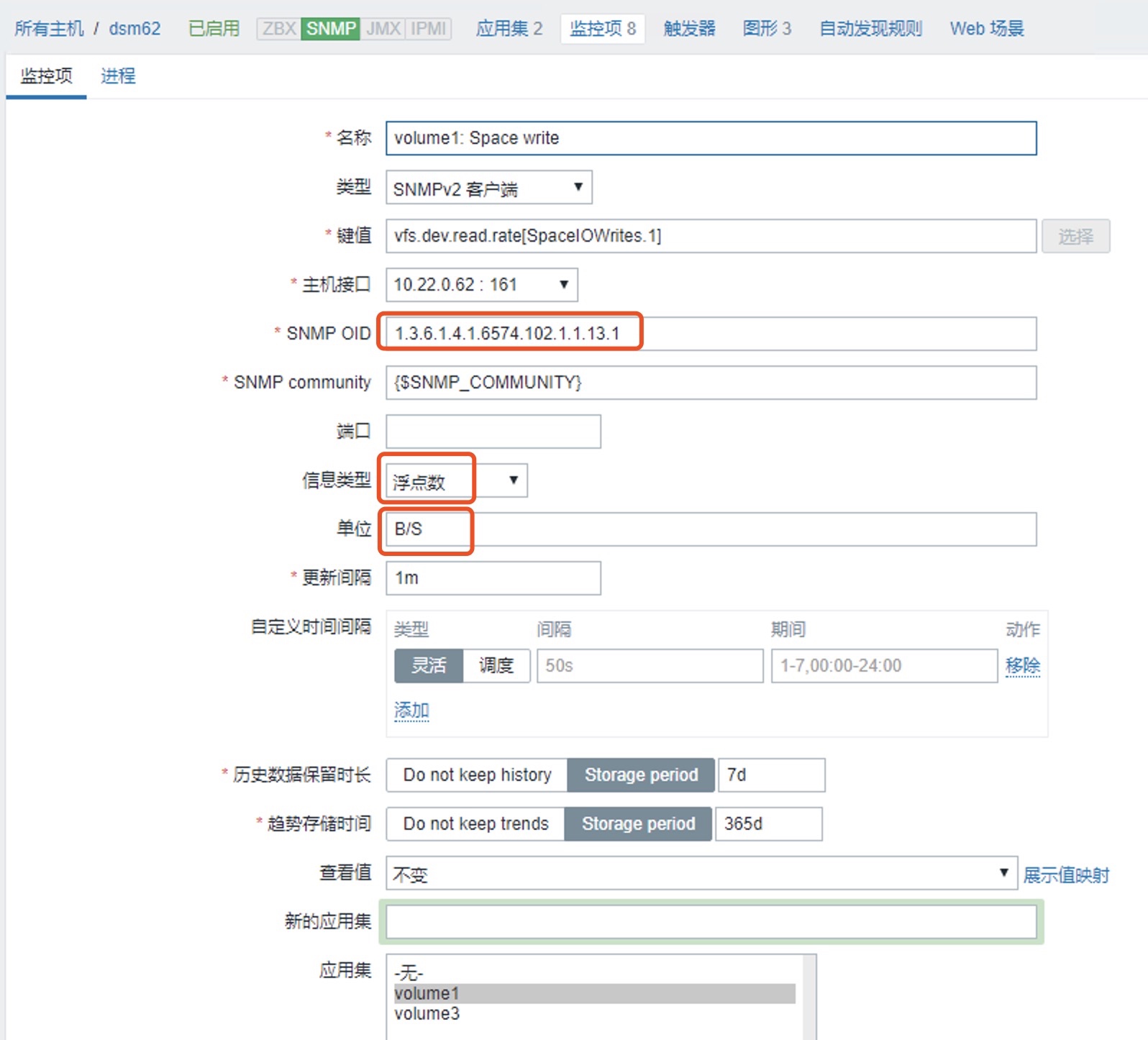

3.在zabbix配置读写oid

存储空间读取速度

spaceIONReadX

1.3.6.1.4.1.6574.102.1.1.12

存储空间写入速度

spaceIONWrittenX

1.3.6.1.4.1.6574.102.1.1.13

存储空间IO负载

1.3.6.1.4.1.6574.102.1.1.8

这边用volume1来做样例

volume1对应的存储空间为md2,对应的id为1所以

存储空间读取速度

1.3.6.1.4.1.6574.102.1.1.12.1

存储空间写入速度

1.3.6.1.4.1.6574.102.1.1.13.1

存储空间IO负载

1.3.6.1.4.1.6574.102.1.1.8.1
